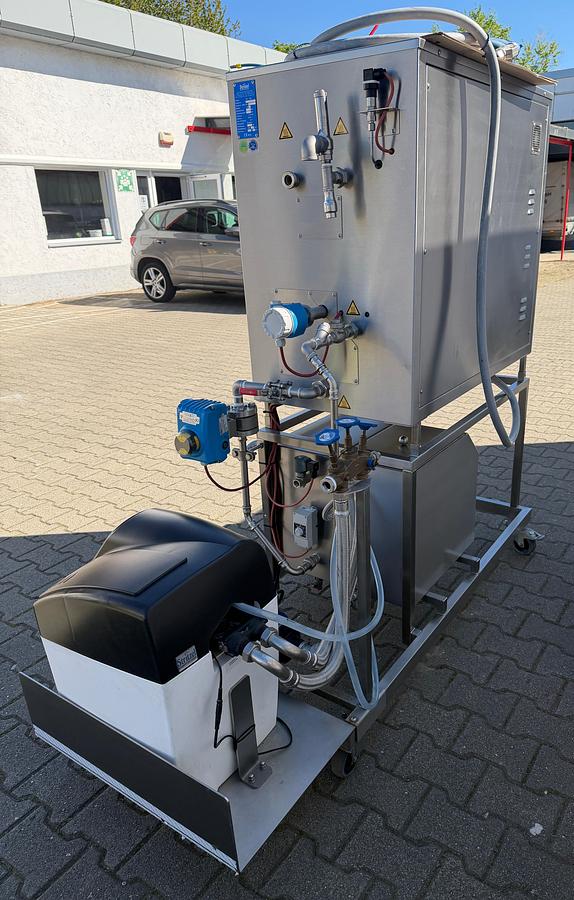

2022 Strietzel PS400-60 Dampferzeuger

Dampferzeuger PS400-60

elektrisch beheizter Edelstahl-Dampferzeuger Baujahr 2022

Werksüberprüfung beim Hersteller 2026

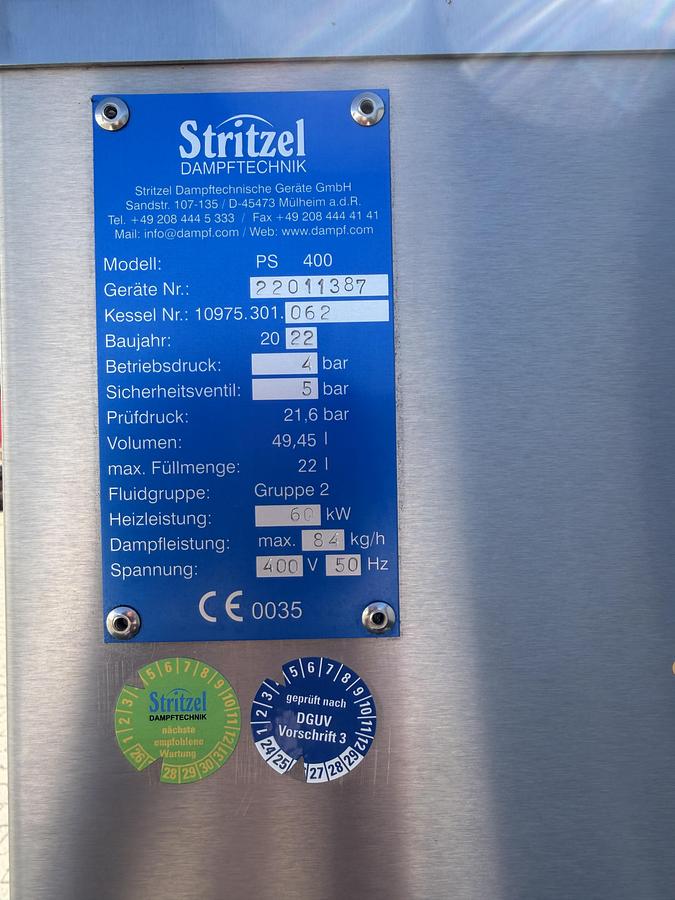

400 V / 60 kW / 50 Hz

2-stufig schaltbar (30 + 30 kW)

max. Betriebsüberdruck: 5 bar

einstellbarer Arbeitsdruck: 0 - 4 bar

max. Dampfmenge: max. 84 kg/h (errechneter Wert mit optimalen Bedingungen)

1. Mechanischer Aufbau

Der Kesselkörper ist aus Edelstahl 1.4571 gefertigt und elektrisch geschweißt. Im

Kesselkörper sind Heizelemente eingeschraubt. Der Kesselkörper befindet sich in einem

Edelstahlgehäuse und ist mit Wärmedämmung verkleidet. In dem Edelstahlgehäuse

befindet sich zudem der Schaltschrank. Armaturen (z.B.: Dampfausgang, Wassereinlauf,

etc.) liegen außerhalb des Gehäuses

2. Funktionsweise

Speisewasser wird durch ein Wassereinlaufventil in den Dampferzeuger gedrückt. Ist

der vorgesehene Wasserstand erreicht, können die Heizelemente zugeschaltet werden.

Die Heizungssteuerung, die Speisewasserzufuhr und die Überwachung der

Sicherheitseinrichtungen funktionieren in Verbindung mit der Druckregelung und der SPS

vollautomatisch. Der Bediener kann sich den gewünschten Arbeitsdruck einstellen. Das

zugeführte Wasser wird erwärmt und verdampft. Ist der eingestellte Druck erreicht wird

nicht mehr geheizt. Bricht der Dampfdruck (z.B. aufgrund von Dampfentnahme) ein, wird

wieder geheizt. Sollte es zu einem Fehler kommen wird die Heizungssteuerung

abgeschaltet und der Fehler dem Bediener im Klartext angezeigt. Erst wenn der Fehler

behoben ist und die zugehörige Meldung quittiert wurde, kann der Dampferzeuger wieder

Betrieben werden.

Dampfentnahme über Kugelhahn R 3/4"

Gehäuse, Gestell, Kessel und Armaturen aus Edelstahl

Sicherheitseinrichtung gemäß TRD, Schalttafel nach

VDE verdrahtet, Wassereinlauf wird vom Dampferzeuger

angesteuert,

vollautomatische Arbeitsweise,

automatische Standby-Schaltung bei geringer

Dampfentnahme,

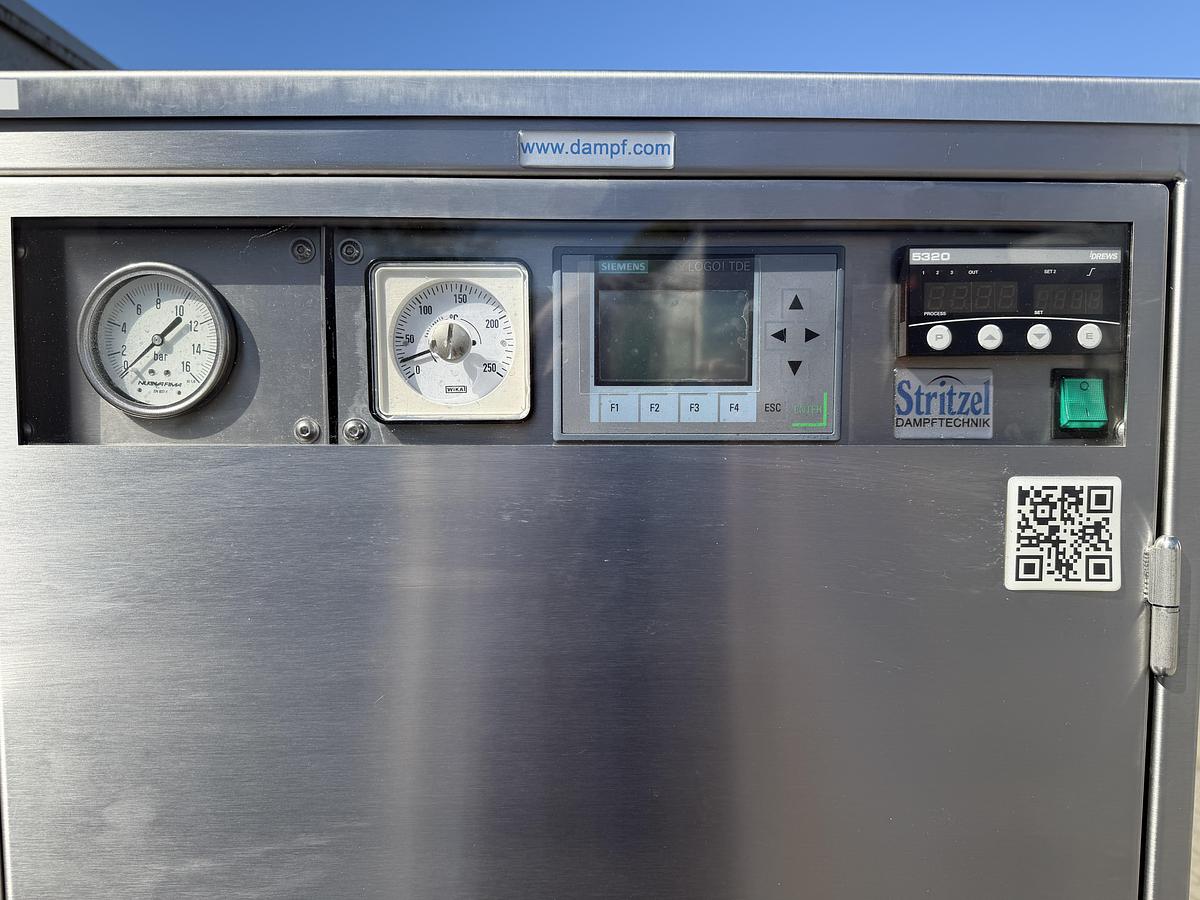

SIEMENS LOGO! SPS-Steuerung,

SIEMENS Funktionsdisplay,

Mikroprozessor - Regelung für den Dampfdruck,

umschaltbare Anzeige Druck/Temperatur,

EU-Bauartzulassung gem.2014/68/EU,

CE-Kennzeichen

Maße Basisgerät ohne Armaturen: LxBxH ca. 1000 x

560 x 972 mm

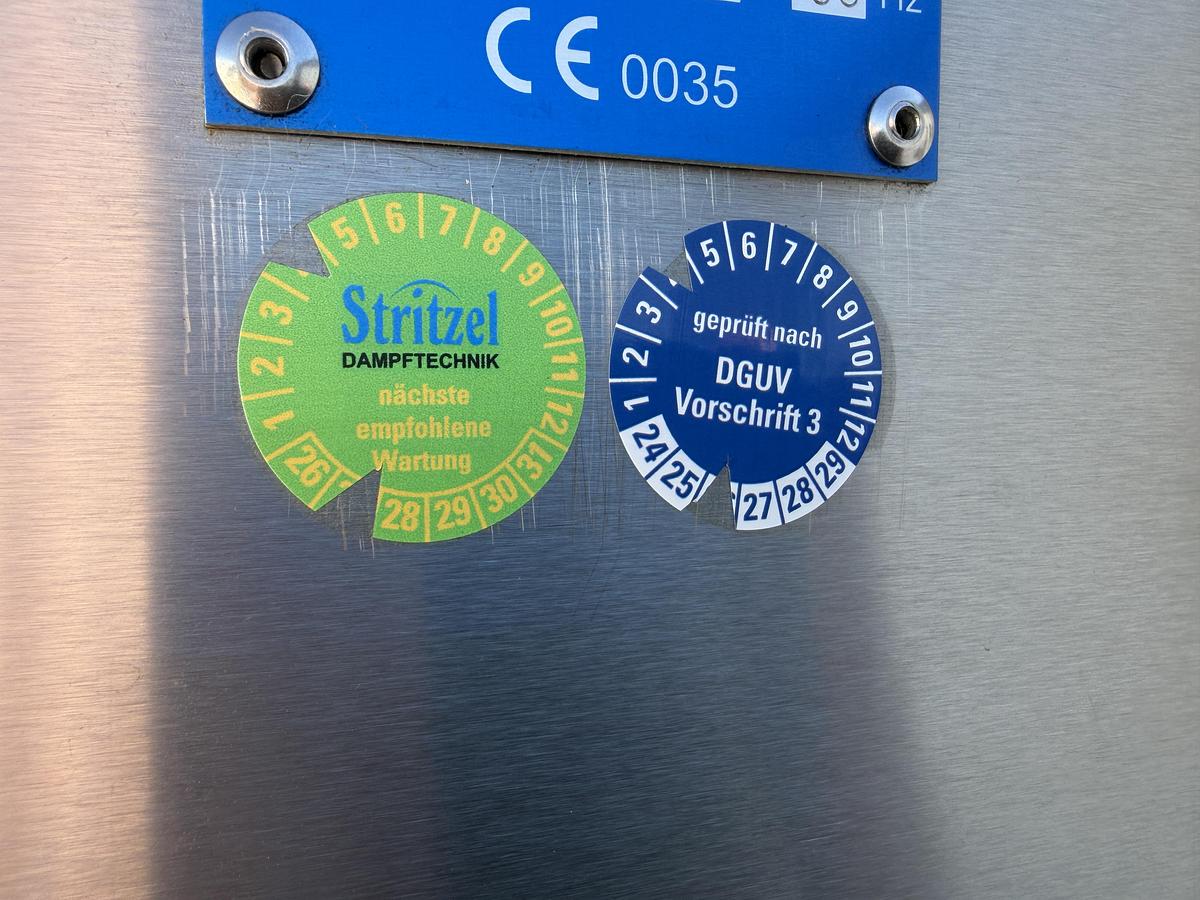

Stritzel Dampferzeuger sind nach aktueller

Druckgeräterichtlinie 2014/68/EU gefertigt und haben

eine gültige Baumusterprüfung mit jährlich

wiederkehrender Prüfung nach Modul C2. Diese

Prüfungen werden werksintern an ausgewählten Geräten

durchgeführt und sind somit gültig für alle Stritzel

Dampferzeuger.

Für Kunden bedeutet dies, dass keine

zusätzlichen TÜV-Abnahmen erfolgen müssen.

Hinweis: Ohne jährliche Prüfung nach Modul C2

verliert die Baumusterprüfung ihre Gültigkeit, daher

lassen Sie sich immer die aktuellen Zertifikate

nachweisen. Gerne beraten wir Sie dabei.

Edelstahlkonsole -fahrbar- oder -stationär- inkl.

Edelstahlverrohrung

Edelstahlausführung mit 4 kugelgelagerten Lenkrollen

oder justierbaren Stützen, ca. 150 mm hoch zur

Aufnahme Ihrer Dampfstation mit allem Zubehör

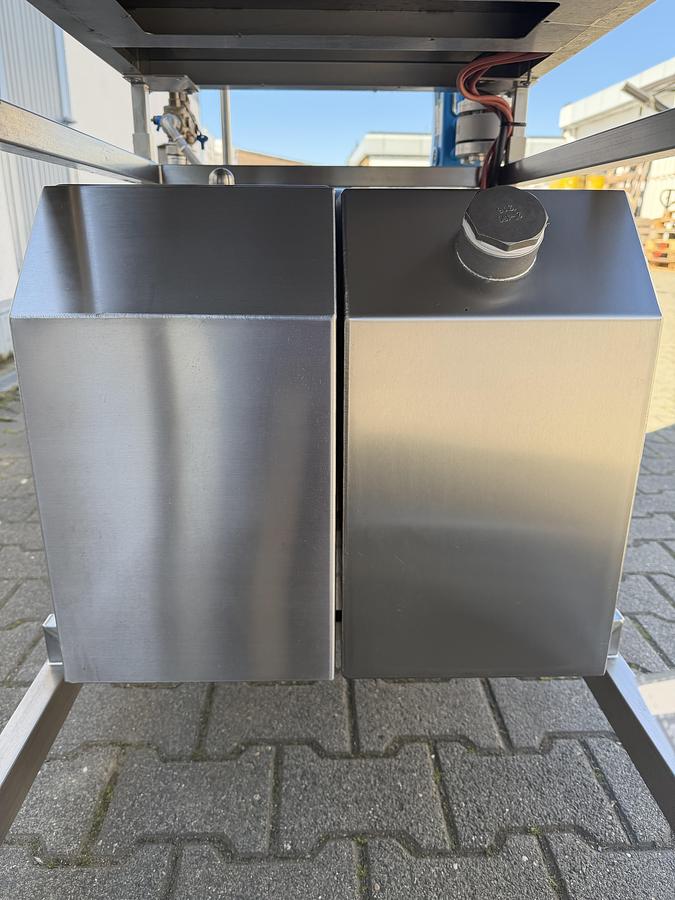

Speisewassergefäß PS030 aus Edelstahl, einschließlich

Edelstahlschwimmerventil,

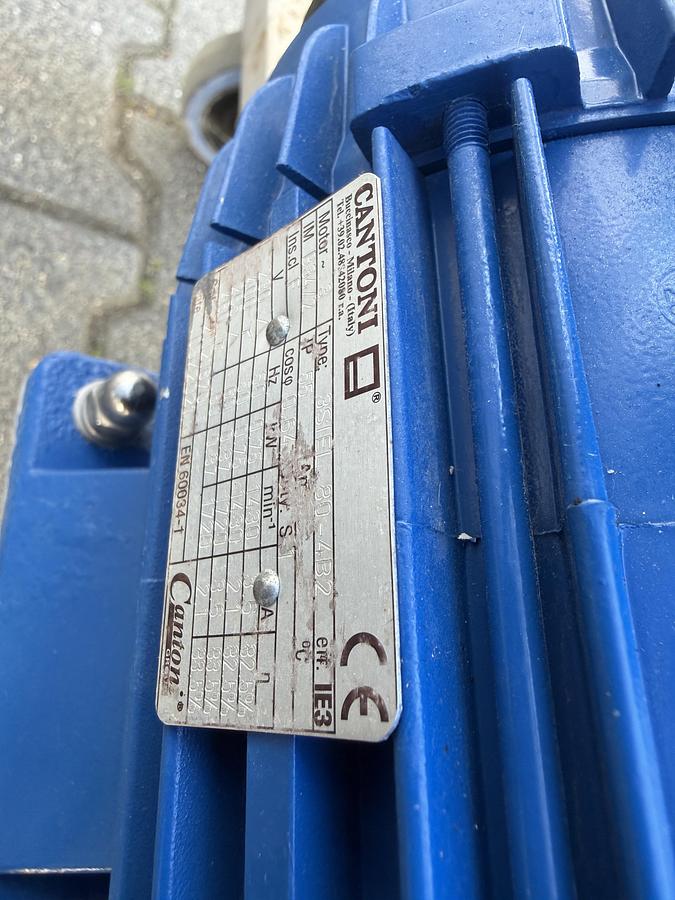

Drehschieberpumpe mit Gleitringdichtung

für Warmwasserbetrieb bis max. 90 °C,

Pumpengehäuse: EDELSTAHL

Die Pumpe wird vom Dampferzeuger angesteuert und

versorgt.

Kondensat- und Abschlämmbehälter PS050 aus

Edelstahl

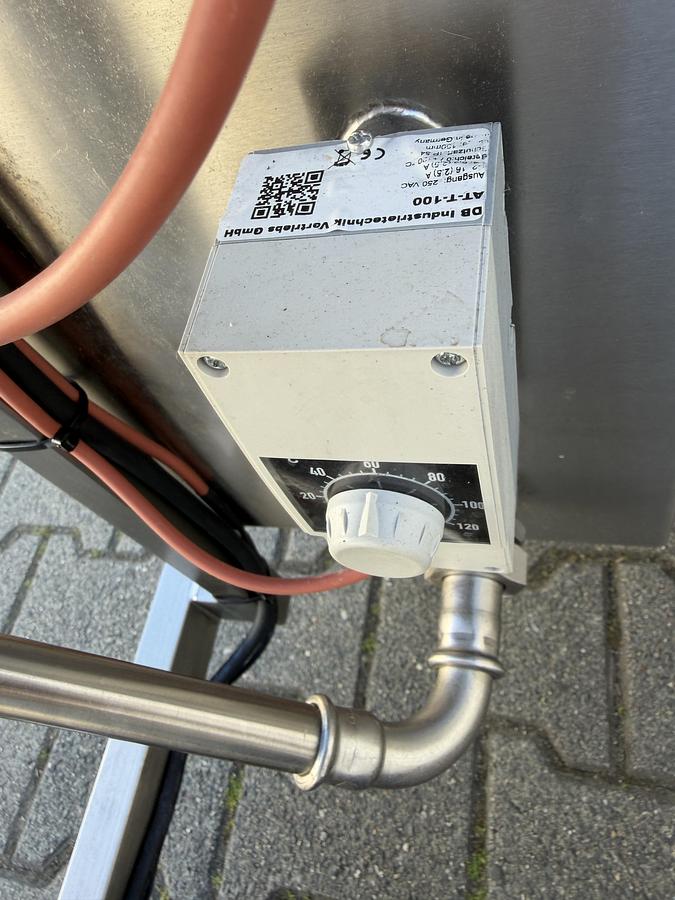

mit Wassereinlaufventil und Temperatursteuerung

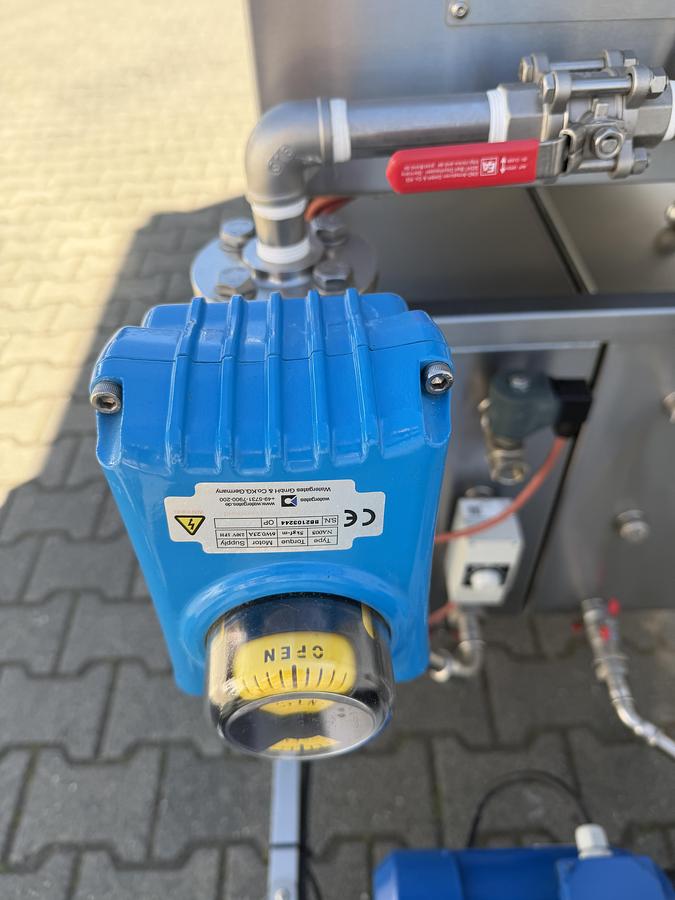

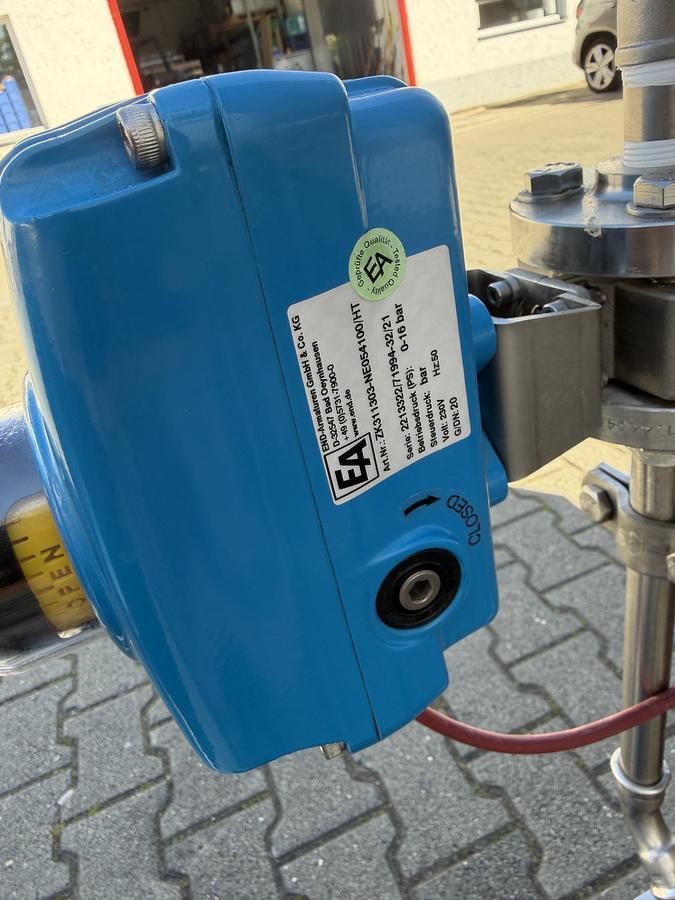

automatische Abschlämmung inkl. elektrisch

betriebenem Edelstahlkugelhahn

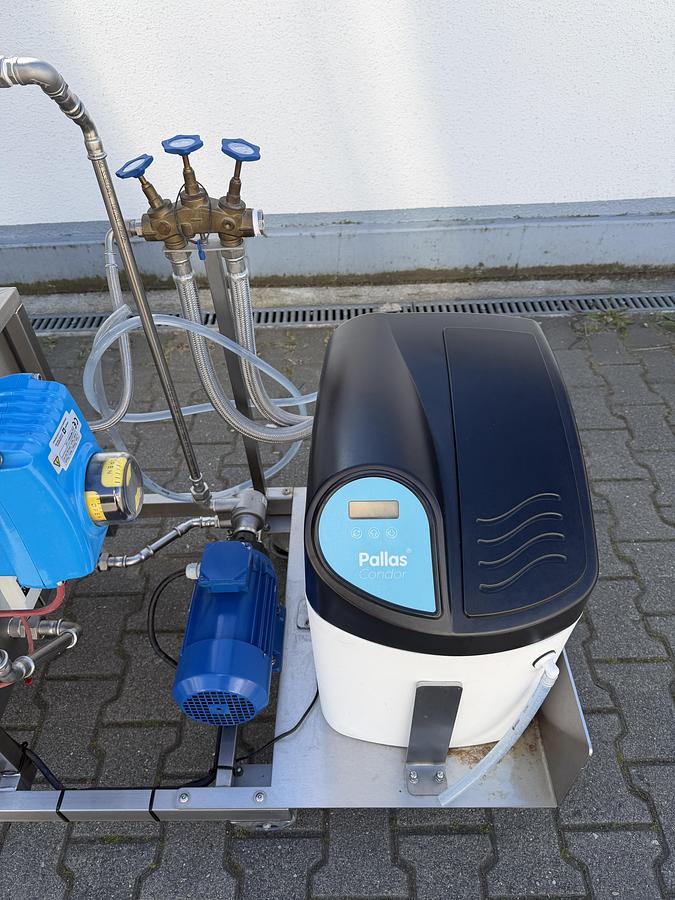

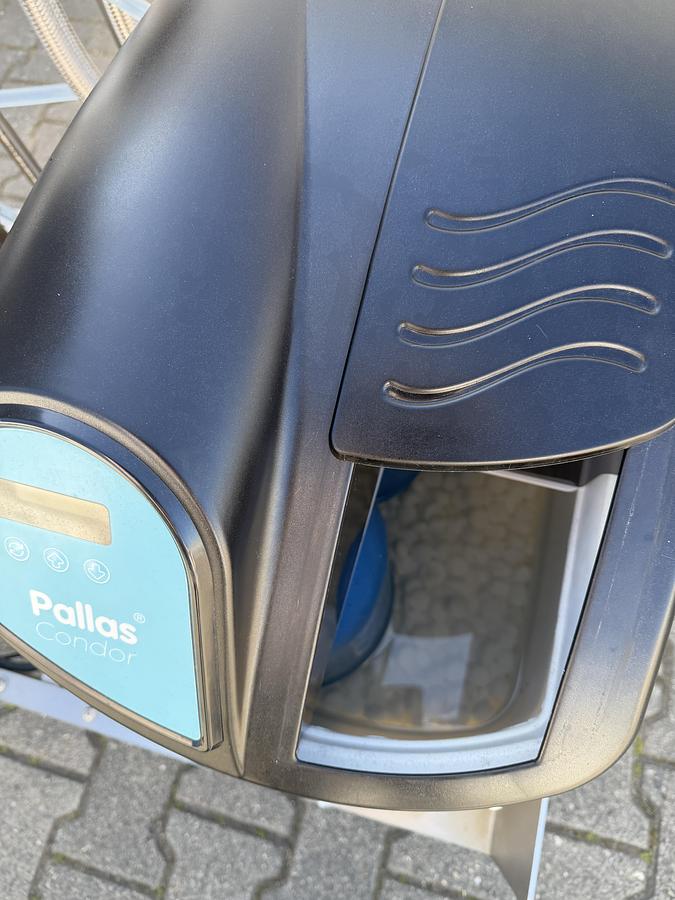

Doppelenthärtungsanlage Pallas

inklusive Halterung für Konsole und allem benötigten

Anschlussmaterial.

Fleck 9100 SXT Mengensteuerung UPFLOW

GFK Drucktanks mit monodispersem Harz

Schwimmerbentil Kunststoff

Kunststoff Bypass mit Yoke 1" Rotguss mit

Verschneidung

max. Eingangsdruck 6 bar
