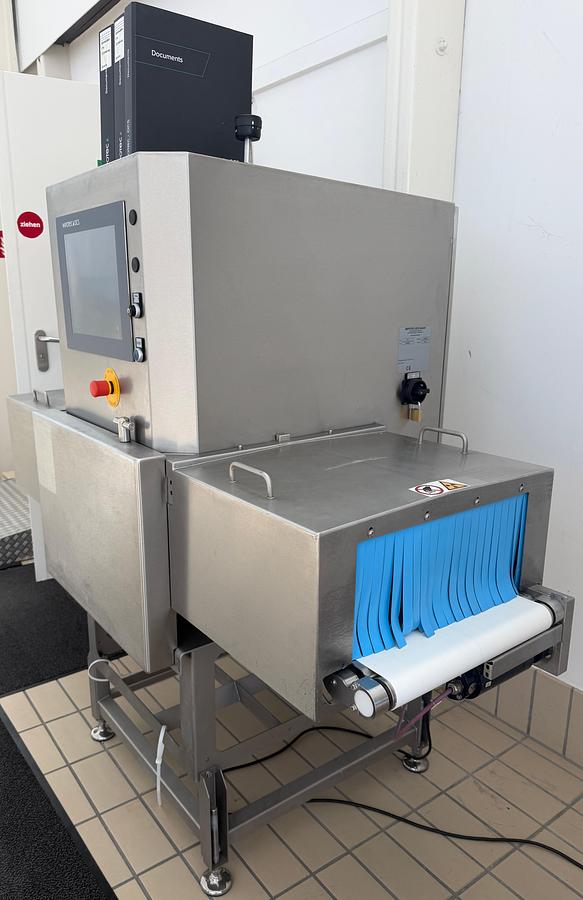

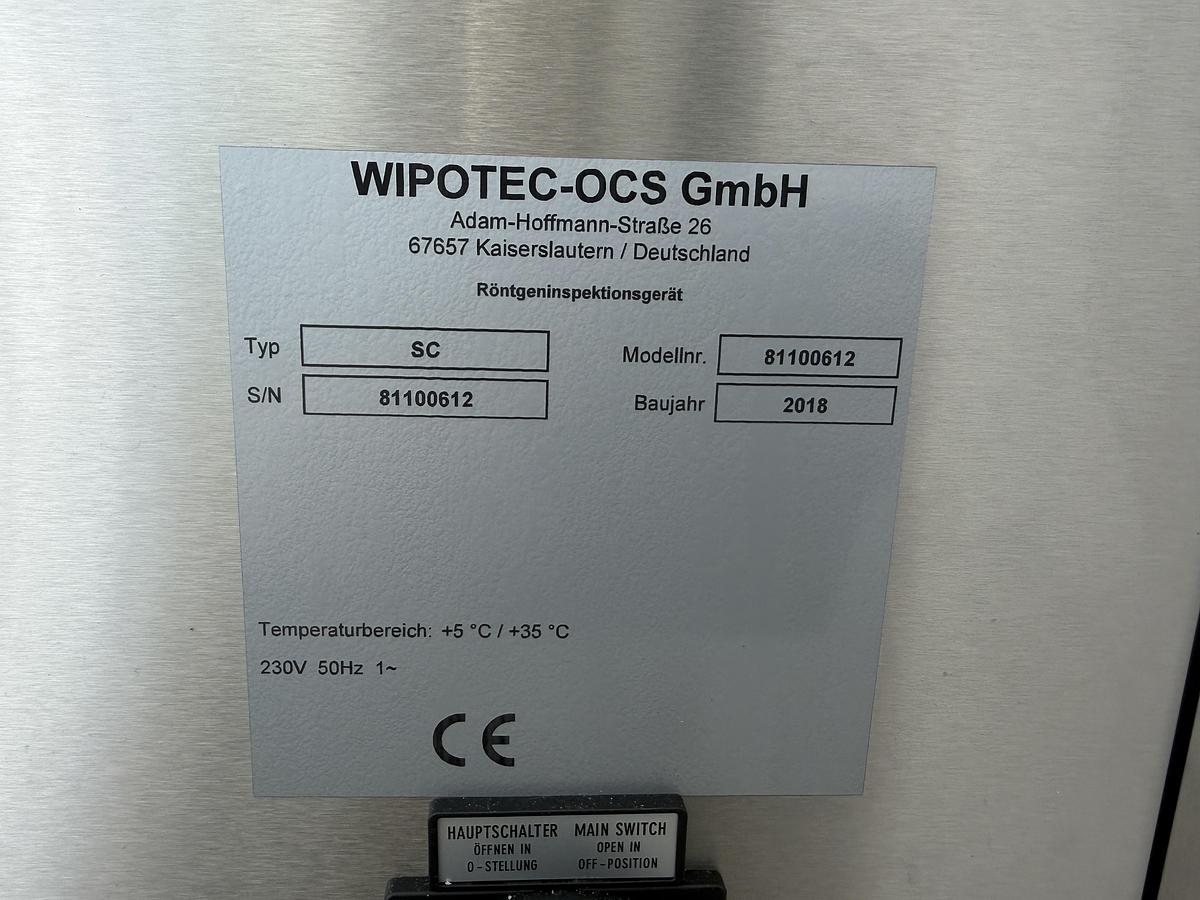

2018 Wipotec X-Ray Inspektionsgerät SC-Essential 4000 - 1800

End-of-line Röntgenscanner zur professionellen Fremdkörperdetektion,

idealer Einstieg in die hochmoderne Röntgeninspektion,

einfache Integration in bestehende Produktionslinien,

komfortable Bedienoberfläche,

einfache, schnelle und gründliche Reinigung,

Max. Produkt-

Höhe/Breite:  Siehe beil. Beam Chart

Laufrichtung:  L->R

Transportband-

höhe:              850 – 950 mm (Verstellbereich)

Durchsatzleistung: ca. 100 St/Min (bitte vor Angebotsabgabe Rücksprache halten)

Schutzart:       IP 65

Sortierung:      mittels Bandstop

Gesamtlänge: 1.800 mm

Bandbreite: 420 mm

Scanbreite: 400 mm

VPN Zugang: ja

EKS:                 ja

X-Ray Leuchte

Überwacht gelb:         ja

Leuchte rot:    ja (aktiv bei FK-Erkennung)

Statistik Export: ja

Ausstattung der Grundmaschine

a) Allgemeine Maschinendaten

• Industriescanner aus Edelstahl mit offenem Profil

• Netzspannungsanschluss:

o 110-230VAC / 50/60Hz / 1Ph I o ca. 2,2 kVA I o ca. 9,5 A

o Das System muss über eine separate mit 10A bei 230VAC, 16A bei 110VAC abgesicherte

Zuleitung angeschlossen werden.

• Temperaturbereich: +5 bis +35°C

• Allgemeine Schutzart: IP 65 (ausgenommen Schaltschranktür wg. Kühlung)

• Angewandte Sicherheits- und Maschinenrichtlinien CE-konform

b) Röntgentechnik

• Röntgenröhre: Industrielle Hochleistungs-Röntgeneinheit (Röntgentank)

• Leistung: Max. 200 W (80 kV, 3 mA, stufenlos einstellbar)

c) Mechanik

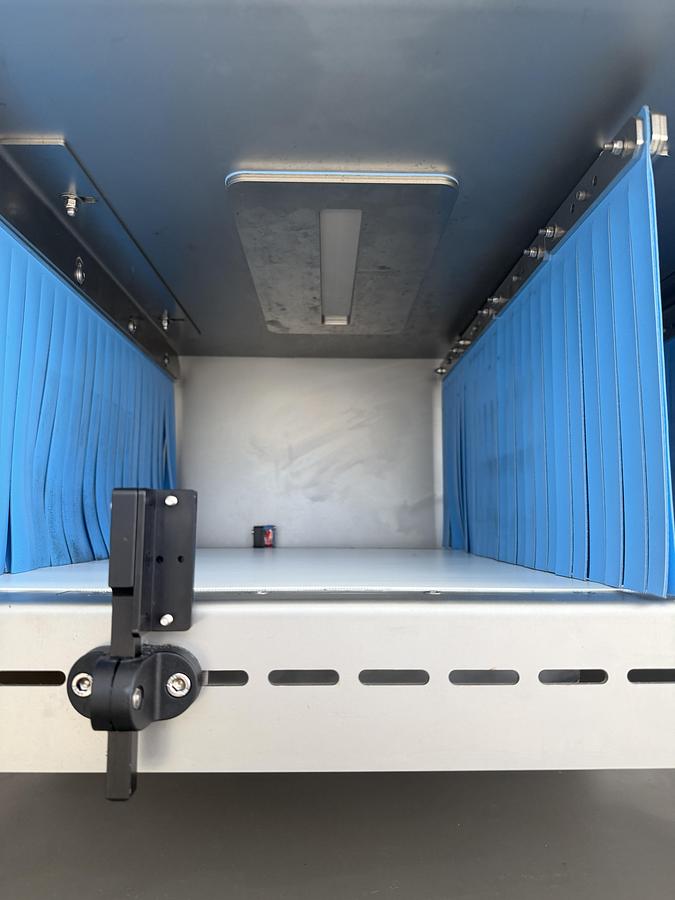

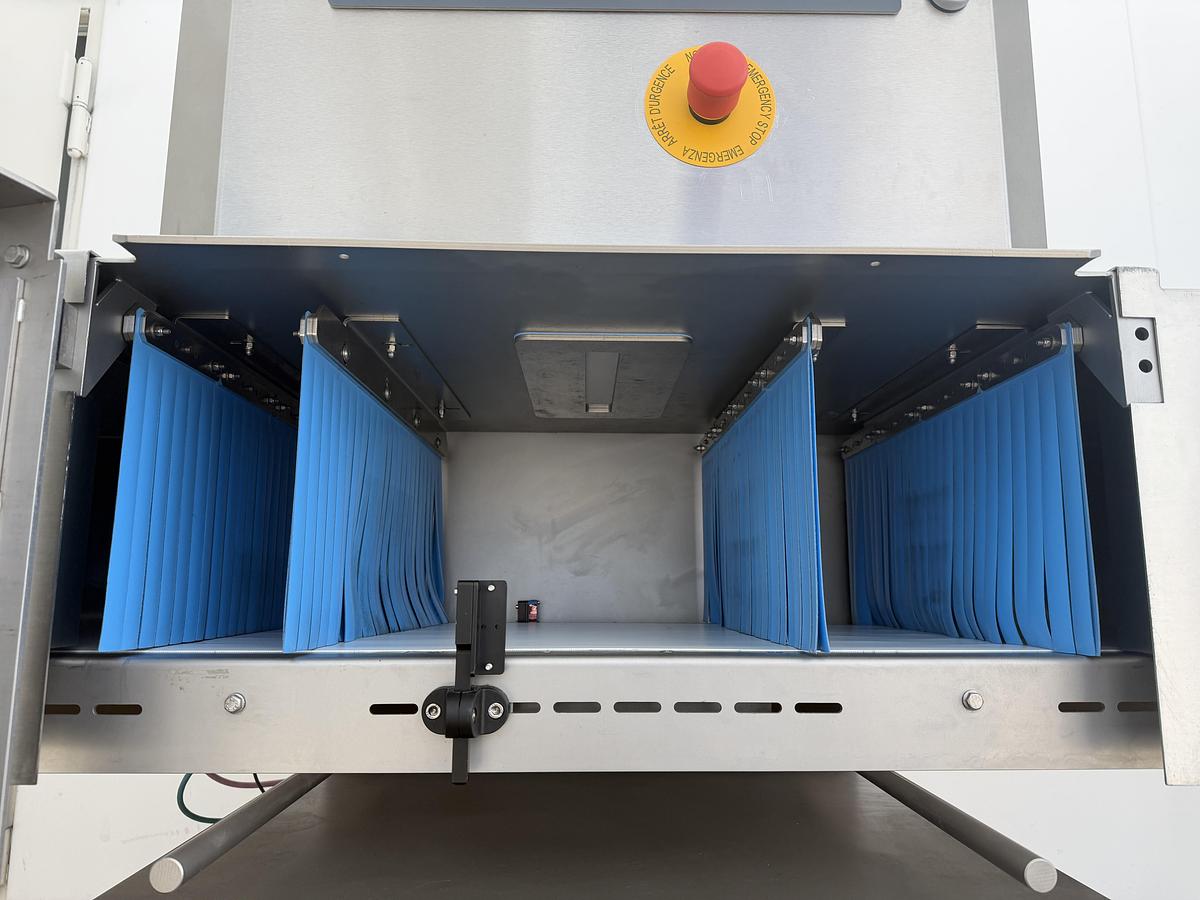

• Eingreifschutzhauben aus VA (bestehend aus 1x Einlaufhaube und 1x Auslaufhaube, jeweils abnehmbar)

• Schaltschrank aus Edelstahl I

• Scanner-Band in Edelstahlausführung

• Werkzeugloser Wechsel und Einstellung des Transportbandes

• Maximale Bandgeschwindigkeit 50 m/min

d) Software

• Intuitive Touchscreen Bedienung

• Anzeige aller aktuellen relevanten Produktionsdaten

• Umfangreiche grafische / numerische Darstellungen der Produktionsdaten

• Bediensoftware in Landessprache (EU)

• Hochpräzise Bildanalyse-Software UXS (Hersteller: Wipotec) zur Detektion von Fremdkörpern

• Softwaresystem netzwerkfähig

• 100 Produktparameterspeicher (optional erweiterbar)

• Störmeldungen im Klartext

• QM-Modus zum zyklischen Monitoring des Systems

e) Elektrik

• Hochauflösender Diodendetektor (Auflösung 0,4 mm)

• 15''-Farb-TFT-Touch HMI

• Hochleistungs IPC zur Bildanalyse und HMI-Steuerung

• Echtzeitsteuerung Typ SWA zur Ansteuerung der Prozessstrecke

• Wartungsfreier, elektronisch kommutierter Gleichstrommotor Typ I-MOT (Hersteller Wipotec)

• Einlauflichtschranke zur Produkterkennung

• Liniensynchronisation I (Ein- und Ausgänge potentialfrei)

o Ausgang Bringerfreigabe (Bänder laufen, Freigabe für zuführende Maschine)

o Ausgang Fehler (Sammelfehlermeldung für Steuerung, Bänder gestoppt)

o Eingang Fernstart /Automatik (Start/ Stopp der Bänder über digitalen Eingang)

• Integrierte Notlauffunktion mittels Hardwareschalter

• Unterbrechungsfreie Stromversorgung (USV) zur netzausfallsicheren Datenverarbeitung und Speicherung

Produktionsdaten beim Herunterfahren des Systems

• NOT-AUS [Röntgenerzeugung, Antriebe] mit Sicherheits-Schlagtaster in Signalfarben

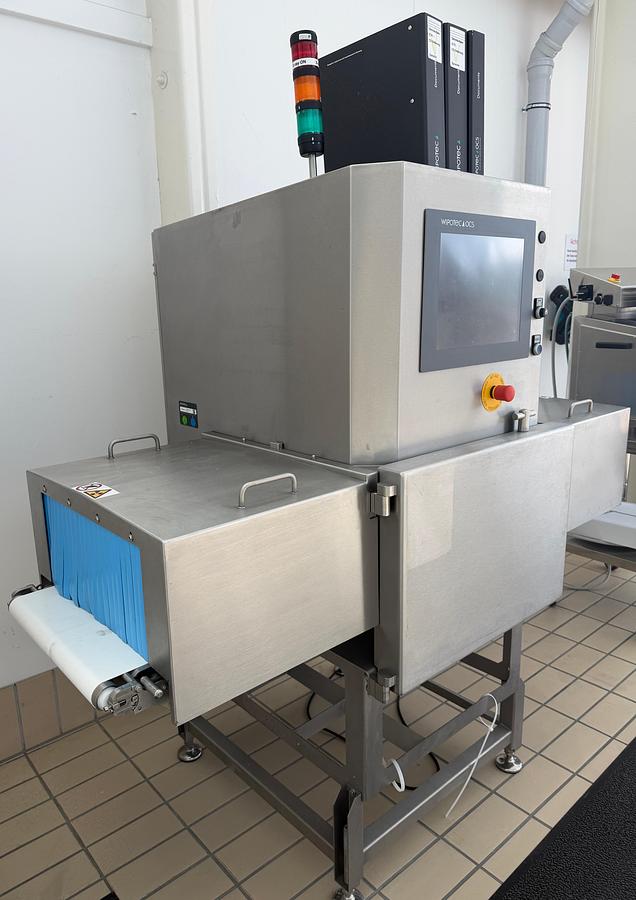

• Turmleuchte montiert auf Bediensäule/Schaltschrank mit selbstüberwachender Meldeleuchte für

Röntgenstrahlung „X-ray on“

• Sicherheitskreis nach Kat.4, Sicherheitsschalter verdeckt eingebaut – zu sicheren Abschaltung der Maschine bei Öffnung der Hauben oder der Tür

f) Standarddokumentation

• Ersatzteilkatalog und Schaltplan

• Betriebsanleitung in Landessprache (EU)

Reinigung:

Gemäß IEC 60529/DIN 40050

nur Strahlwasser

nicht geeignet für Heißdampf oder Hochdruck

Sicherheitsvorschriften:

Entsprechend den angewandten EG-Richtlinien, d.h.

EG-Maschinenrichtlinie 2006/42/EG

EG-Richtlinie Elektromagnetische Verträglichkeit 2014/30/EU
