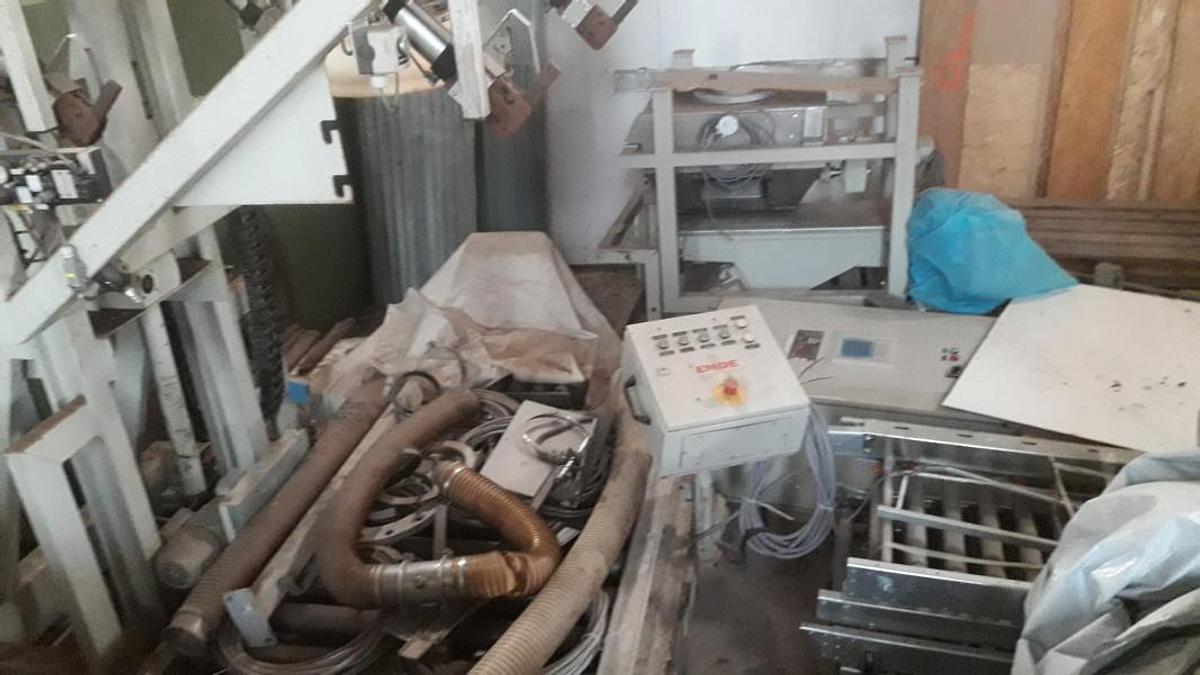

Emde Big Bag und Kartonbefüllungsanlage

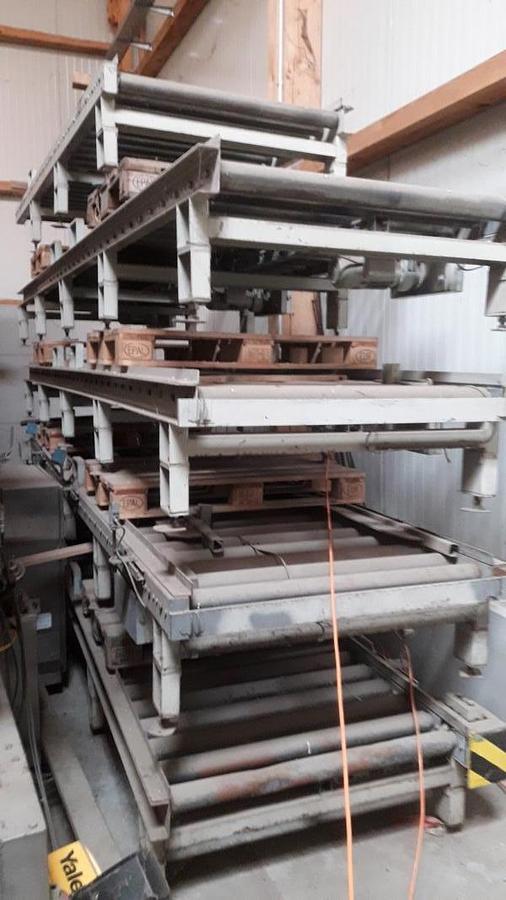

inkl. 20 m Rollbahn, Fabrikat Laeisz & Lüders

mit neuer S7 Steuerung (Teyfel) aus dem Jahr 2015

Ablauf Big Bag Abfüllung:

- Man programmiert an der Big-Bag-Waage den gewünschten Sollwert.

- Auf die Rollenbahn 3.1 werden Leerpaletten aufgesetzt und über den Taster

„Palette“ an einer externen Bedieneinheit quittiert.

- Die Leerpalette wird auf die Waage der Rollenbahn 3.2 gefahren und die BigBag-Waage wird auf Null tariert

- Es muss ein leerer Big-Bag in die Lasthaken eingehängt werden und der

Füllstutzen über den Blähschlauch am Füllrohr gezogen werden ( externer Taster S6

Blähschlauch.

- Über den Taster „Start Big-Bag“ wird die Befüllung gestartet:

· Der Füllkopf fährt in die oberste Position

· Die Füllklappe öffnet und die Dosierrinne fördert im Grob-/Feinstrom die

Sollmenge in den Big-Bag

· Nach erreichen der Füllmenge schließt die Füllklappe.

· Die Lasthaken öffnen und der Blähschlauch entbläht.

· Durch Betätigung des Tasters „Big-Bag-Abgesetzt“ wird der volle Big-Bag von

der Rollenbahn 3.2 auf 3.3 zum manuellen Verschließen gefahren.

· Nach dem manuellen Verschließen wird die Palette über den Taster „Big-BagAbgebunden“ auf die folgende Linie 1 gefahren.

Ablauf Kartonbefüllung:

- Man programmiert an der Big-Bag-Waage den gewünschten Sollwert.

- Auf die Rollenbahn 5.1 werden leere Kartons aufgesetzt.

- Das Füllrohr wird über dem leeren Karton positioniert

- Über den Taster „Start Karton“ wird die Befüllung gestartet:

· Der Karton wird über den pneumatischen Bremsschlauch unter der

Rollenbahn 5.2 arretiert.

· Die Füllklappen Y1 und Y2 öffnen und die Dosierrinne fördert im Grob-

/Feinstrom die Sollmenge in den Karton.

· Nach erreichen der Füllmenge schließen die Füllklappen und der

Bremsschlauch entlüftet.

· Der Bediener schiebt den vollen Karton in die Verschlussmaschine.

· Die Verschlussmaschine wird über einen potentialfreien Kontakt angesteuert,

wenn der Bediener den Taster „Karton verschließen“ drückt.
